Jak zapojit LED světlo na dva dráty: Kompletní návod krok za krokem

Potřebujete zapojit LED světlo, ale máte k dispozici pouze dva dráty? Nezoufejte. Správným postupem při zapojení LED světla dosáhnete bezpečného a funkčního osvětlení s minimem nářadí.

Ať už renovujete starší byt, kde je pouze dvoudrátová elektroinstalace, nebo chcete vyměnit starou žárovku za moderní LED variantu, možná se potýkáte s otázkou, jak správně zapojit LED světlo na pouhé dva dráty. V tomto článku vás provedeme celým procesem zapojení světla krok za krokem, abyste dosáhli profesionálního výsledku i bez nutnosti volat elektrikáře.


Přechod na LED osvětlení přináší nejen výrazné snížení spotřeby elektrické energie (až o 80 % oproti klasickým žárovkám), ale také mnohem delší životnost – kvalitní LED světla vydrží svítit 15 000 až 50 000 hodin. To v praxi znamená, že při běžném domácím používání nebudete muset žárovku měnit i několik let, což kompenzuje vyšší pořizovací náklady.

Druhy LED osvětlení pro domácnost

Na trhu existuje několik základních typů LED osvětlení:

  1. LED žárovky – náhrada klasických žárovek, šroubují se do stejných patic (E27, E14, GU10 atd.)
  2. LED pásky – flexibilní proužky s LED diodami, které se nejčastěji používají pro dekorativní nebo nepřímé osvětlení
  3. LED panely a stropní svítidla – plošná svítidla s rovnoměrným rozložením světla
  4. LED bodová světla – směrové osvětlení pro zvýraznění konkrétních míst nebo prvků
  5. LED zářivky – náhrada klasických zářivkových trubic, zapojení LED zářivky je obvykle jednodušší než u klasických zářivek a nevyžaduje startér

TIP: Vyberte si LED světlo od kvalitního výrobce s dobrými recenzemi.


Dva dráty v elektroinstalaci – co představují

V běžné domácí elektroinstalaci se obvykle setkáváme s těmito vodiči:

  • Fázový vodič (L) – přivádí elektrický proud, většinou hnědý, černý nebo červený
  • Nulový vodič (N) – odvádí elektřinu zpět, obvykle modrý
  • Ochranný vodič (PE) – zemnící, žluto-zelený

Pokud máte k dispozici pouze dva dráty, jde zpravidla o fázový a nulový vodič. To je pro základní zapojení LED osvětlení dostačující, protože moderní LED světla s plastovým krytem obvykle nevyžadují uzemnění. Tento případ zapojení světla bez uzemnění je běžný zejména ve starších panelákových bytech.

Co budete potřebovat pro zapojení LED světla

Nářadí a pomůcky

  • Šroubovák (plochý i křížový)
  • Kleště (kombinované a štípací)
  • Zkoušečka napětí
  • Odlamovací nůž na odizolování vodičů
  • Metr nebo pravítko
  • Tužka na značení

Materiál

Bezpečnostní vybavení

  • Izolované rukavice
  • Vypnutý jistič příslušného okruhu
  • Výstražná cedule na rozvaděč (pokud na instalaci pracujete delší dobu)

Praktický tip: Vždy si připravte všechno potřebné nářadí a materiál předem, abyste nemuseli v průběhu práce odcházet. Pokud je to možné, vyfoťte si původní zapojení před demontáží – usnadní vám to pozdější orientaci.

Příprava na zapojení LED světla

Bezpečnost na prvním místě

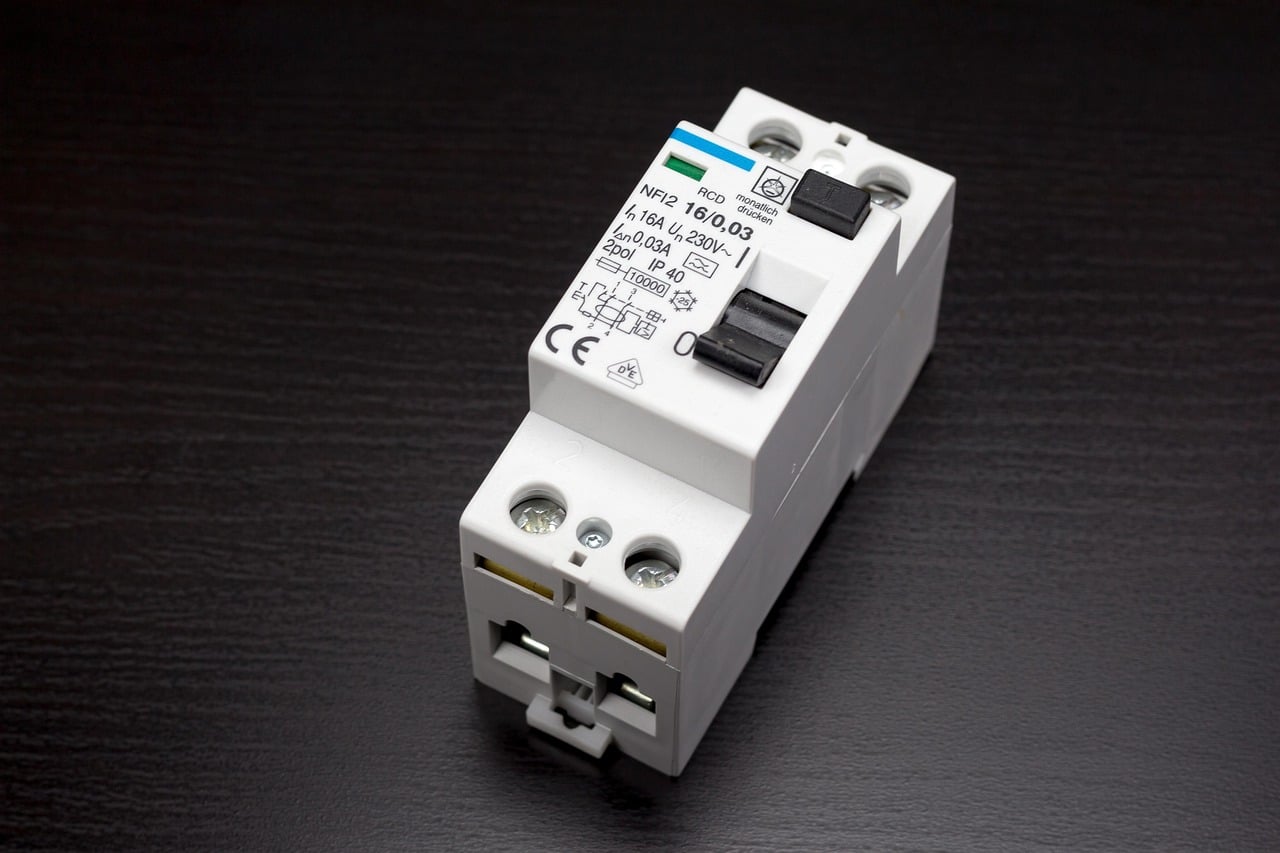

Před jakoukoliv manipulací s elektroinstalací je naprosto nezbytné vypnout příslušný jistič v rozvaděči. Nestačí pouze vypnout vypínač v místnosti! Po vypnutí jističe vždy zkontrolujte zkoušečkou napětí, zda jsou vodiče skutečně bez napětí.

Pozor! Nikdy nepracujte na elektroinstalaci pod napětím, pokud nemáte příslušnou elektrotechnickou kvalifikaci. I malý elektrický proud může být životu nebezpečný.

Identifikace vodičů

Při dvoudrátovém zapojení potřebujete rozlišit fázový a nulový vodič:

  1. Podle barvy – jak bylo uvedeno výše, fázový vodič bývá hnědý, černý nebo červený, nulový modrý. U starších instalací ale mohou být barvy jiné nebo vybledlé. Barvy vodičů jsou klíčové pro správné zapojení vypínače.
  2. Pomocí zkoušečky napětí – toto je nejbezpečnější a nejspolehlivější metoda:
    • Připravte si fázovou zkoušečku (malý šroubovák s kontrolkou)
    • Zapněte jistič a vypínač
    • Dotkněte se kovovou částí zkoušečky postupně obou vodičů (držte zkoušečku za izolovanou část!)
    • Vodič, u kterého se rozsvítí kontrolka, je fázový
    • Po identifikaci fáze IHNED vypněte jistič před dalším pokračováním práce
  3. Podle umístění ve vypínači – fázový vodič je vždy ten, který prochází přes vypínač. Pokud tedy přicházíte od vypínače, je fázový vodič ten, který se při přepnutí vypínače mění z “pod napětím” na “bez napětí”.

Praktický tip: U zapojení vypínače je důležité pamatovat, že vypínač vždy přerušuje fázový vodič, nikdy ne nulový. Zapojení vypínače na kabelu musí toto pravidlo respektovat.

Postup zapojení LED světla krok za krokem

1. Příprava instalačního místa

  • Odmontujte staré svítidlo, pokud je nainstalováno
  • Zkontrolujte stav vodičů – pokud jsou poškozené, bude nutné je vyměnit nebo opravit
  • Změřte si potřebné délky vodičů a případně je upravte

2. Zapojení LED světla na 230 V (s integrovaným driverem)

Většina moderních LED svítidel pro domácnost má již integrovaný driver, takže je můžete zapojit přímo do sítě:

  1. Odizolujte konce vodičů v délce přibližně 1 cm
  2. Připojte vodiče ke svítidlu:
    • Fázový vodič připojte na svorku označenou “L”
    • Nulový vodič připojte na svorku označenou “N”
    • Pokud má svítidlo svorku pro zemnící vodič (PE), ale vy máte pouze dva dráty, tuto svorku nechte nezapojenou (pokud je svítidlo ve třídě ochrany II, což je u LED běžné) – v tomto případě jde o zapojení světla bez uzemnění
  3. Důkladně utáhněte šroubky svorek nebo použijte Wago svorky pro bezpečné spojení
  4. Zaizolujte všechny spoje izolační páskou
  5. Připevněte svítidlo podle pokynů výrobce (nejčastěji pomocí šroubů nebo háků)

Poznámka: Zatímco v tomto článku se věnujeme zapojení světla 2 dráty, někdy se můžete setkat se situací, kdy máte zapojení světla na 3 dráty (fáze, nulák a uzemnění) nebo potřebujete přizpůsobit zapojení světla 3 dráty na dva. V takovém případě postupujte podle návodu výše, jen s tím rozdílem, že třetí vodič (uzemnění) připojíte k příslušné svorce svítidla, pokud ji má.

3. Zapojení nízkonapěťového LED světla (12V/24V)

Pokud používáte LED pásky nebo jiná nízkonapěťová světla, potřebujete navíc napájecí zdroj (driver):

  1. Namontujte napájecí zdroj na vhodné místo (nejlépe co nejblíže k LED světlu)
  2. Zapojte vstupní stranu napájecího zdroje do sítě:
    • Fázový vodič (L) na příslušnou svorku
    • Nulový vodič (N) na příslušnou svorku
  3. Zapojte výstupní stranu napájecího zdroje k LED světlu:
    • Dbejte na správnou polaritu (+ a -)
    • U LED pásků použijte buď pájení, nebo speciální konektory
  4. Zkontrolujte všechna připojení před finální montáží

Praktický tip: Pokud zapojujete LED pásek, nejprve si změřte přesnou délku, kde bude umístěn, a teprve poté jej odstřihněte na potřebnou délku. Stříhejte pouze v označených místech!

4. Schéma zapojení LED světla

Pro lepší pochopení připojujeme základní schéma zapojení LED světla na dva dráty:

  1. Napájecí vodič (230V) → Vypínač → LED světlo (svorka L)
  2. Nulový vodič (230V) → LED světlo (svorka N)

U jednopólového vypínače zapojení je jednoduché – vypínač přerušuje pouze fázový vodič, nulový vodič jde přímo do světla.

5. Testování funkčnosti

  1. Zapněte jistič a vyzkoušejte, zda světlo funguje
  2. Zkontrolujte, zda světlo nebliká nebo nevydává nestandardní zvuky
  3. Ověřte spínání pomocí vypínače

6. Dokončení instalace

  1. Upravte všechny prvky do finální pozice
  2. Zapravte případné otvory ve zdi
  3. **Ukliďte pracovní prostor

Speciální případy zapojení LED světel

Zapojení více světel na jeden vypínač

Pokud chcete zapojit dvě světla na jeden vypínač, je postup následující:

  1. Fázový vodič veďte přes vypínač
  2. Z vypínače veďte vodič do svorkovnice, kde jej rozdělíte na dva vodiče
  3. Každý vodič pak připojte k fázové svorce (L) jednotlivých světel
  4. Nulový vodič rozdělte podobným způsobem a připojte k nulovým svorkám (N) světel

Tento princip lze aplikovat i pro zapojení dvou světel na jeden kabel.

Zapojení LED světla s čidlem na vypínač

Pro zapojení světla s čidlem pohybu:

  1. Čidlo se zapojuje mezi vypínač a světlo
  2. Fázový vodič vede z vypínače do čidla a z čidla do světla
  3. Nulový vodič jde přímo do světla i do čidla

Toto řešení umožňuje kombinovat ovládání světla vypínačem i čidlem.**

Pokročilé typy zapojení vypínačů pro LED světla

Zapojení schodišťového vypínače

Schodišťový vypínač (také známý jako střídavý vypínač) umožňuje ovládat světlo ze dvou míst. Zapojení schodišťového vypínače ze 2 míst vyžaduje:

  1. Dva schodišťové vypínače
  2. Tři vodiče mezi vypínači
  3. Správné propojení křížením vodičů

Při zapojení schodišťového vypínače použijte schéma zapojení dostupné v manuálu nebo u prodejce.

Zapojení křížového vypínače

Křížový vypínač umožňuje ovládat světlo z více než dvou míst. Zapojení schodišťový vypínač ze 4 míst vyžaduje:

  1. Dva schodišťové vypínače na začátku a konci
  2. Dva křížové vypínače mezi nimi
  3. Správné propojení všech vodičů

Křížový vypínač zapojení je komplexnější, proto doporučujeme využít detailní schéma.

Zapojení dvojitého vypínače

Dvojitý vypínač (označovaný také jako vypínač 6+6) umožňuje nezávisle ovládat dvě světla. Zapojení vypínače 6+6 vyžaduje:

  1. Přivedení fázového vodiče na společnou svorku
  2. Dva výstupy pro dvě nezávislá světla

Zapojení vypínače 6+6 ABB nebo jiných výrobců je podobné – vždy sledujte označení svorek, které bývá na zadní straně vypínače.

Řešení běžných problémů při zapojení LED světla

LED světlo nesvítí

  • Zkontrolujte napájení – ověřte, zda je zapnutý jistič
  • Ověřte správnost zapojení – zkontrolujte, zda jsou všechny vodiče správně připojeny
  • Zkontrolujte vypínač – může být poškozený
  • Vyměňte LED světlo – může být vadné

LED světlo bliká

  • Zkontrolujte kompatibilitu s vypínačem – některé LED žárovky mohou blikat s určitými typy stmívačů
  • Zkontrolujte driver – může být poškozený nebo nevhodně dimenzovaný
  • Ověřte kvalitu připojení – špatný kontakt může způsobovat blikání

LED světlo svítí i při vypnutém vypínači

  • Zkontrolujte zapojení vypínače – pravděpodobně je fázový vodič zapojen špatně
  • Ověřte, zda nemáte v instalaci tzv. orientační doutnavku – ty mohou způsobovat slabé svícení LED i při vypnutém vypínači

Údržba a prevence

Pro zajištění dlouhé životnosti vašeho LED osvětlení dodržujte tato pravidla:

  • Pravidelně kontrolujte stav vodičů a spojů
  • Čistěte svítidla od prachu – zlepšuje odvod tepla
  • Vyvarujte se častého zapínání a vypínání v krátkých intervalech
  • Dodržujte doporučené provozní podmínky – zejména teplotní rozsah

Další specifické případy zapojení

Zapojení lustru v paneláku

Při zapojení lustru v paneláku nejčastěji narazíte na dva vodiče:

  1. Identifikujte fázový a nulový vodič pomocí zkoušečky napětí:
    • Zapněte jistič a vypínač
    • Pomocí fázové zkoušečky (dostupná v každém hobbymarketu za pár desítek korun) postupně otestujte oba vodiče
    • Vodič, u kterého se zkoušečka rozsvítí, je fázový
    • Druhý vodič je nulový
    • Po identifikaci VYPNĚTE jistič před dalším pokračováním
  2. Připojte je ke správným svorkám lustru (fázový na L, nulový na N)
  3. Pokud má lustr více světel, vnitřní zapojení je již provedeno výrobcem

Zapojení zásuvek za sebou

I když se tento článek zaměřuje na zapojení LED světel, pro úplnost zmíníme i základní princip zapojení zásuvek za sebou:

  1. Fázový vodič prochází postupně všemi zásuvkami
  2. Nulový vodič rovněž prochází všemi zásuvkami
  3. Ochranný vodič (PE) prochází stejným způsobem
  4. Zapojení zásuvek za sebou schéma najdete v odborné literatuře nebo u výrobce

Kdy je lepší kontaktovat odborníka

I když je zapojení LED světla na dva dráty relativně jednoduchý úkon, existují situace, kdy je lepší obrátit se na kvalifikovaného elektrikáře:

  • Pokud si nejste jisti identifikací vodičů
  • Při jakémkoliv poškození vodičů nebo rozvodné krabice
  • Pokud potřebujete upravit elektroinstalaci (přidat vypínač, rozšířit rozvody)
  • Při instalaci v koupelnách a dalších vlhkých prostorech, kde platí speciální bezpečnostní předpisy
  • Pokud nemáte předchozí zkušenosti s elektroinstalací
  • Při složitějších zapojeních jako je schodišťák zapojení, křížový vypínač zapojení nebo zapojení vypínače 3 dráty

Podle vyhlášky č. 50/1978 Sb. (ta už nyní neplatí a nahradila ji Vyhláška vlády 194/2022 sb.) může laik (osoba bez elektrotechnické kvalifikace) provádět pouze jednoduché výměny spotřebičů a svítidel, pokud jsou odpojeny od napětí a pokud se nejedná o práce v prostorách se zvýšeným rizikem úrazu elektrickým proudem.

Praktický tip pro laiky: Zapojení schodišťového vypínače pro laiky může být komplikované. Pokud si nejste jisti svými schopnostmi, raději se obraťte na odborníka, který má zkušenosti a potřebné vybavení pro bezpečnou instalaci.

Doporučení na závěr

Správné zapojení LED světla nejen zvýší bezpečnost vaší domácnosti, ale také zajistí optimální funkčnost a životnost svítidla. Vždy dbejte na bezpečnost a v případě pochybností se obraťte na odborníka. Investice do kvalitního LED osvětlení se vám vrátí v podobě nižších účtů za elektřinu a menší potřeby výměny světelných zdrojů.

Pro běžnou výměnu osvětlení postačí základní znalosti a opatrnost, ale u složitějších instalací jako je zapojení dvojvypínače na dvě světla nebo zapojení více světel za sebou je vhodné svěřit práci odborníkovi.

Investice do kvalitního LED osvětlení se vám vrátí v podobě nižších účtů za elektřinu a menší potřeby výměny světelných zdrojů. U LED zářivek je navíc výhodou jednodušší zapojení led zářivky oproti klasickým zářivkám, které vyžadovaly startér a tlumivku.

Pamatujte, že i když se jedná o relativně jednoduchou instalaci, práce s elektřinou vyžaduje respekt a opatrnost. Dodržujte všechny bezpečnostní pokyny a nepodceňujte rizika spojená s elektroinstalací.
